| 型号 |
PTYA23 PTYL23 PTYT23 |
| 执行标准 |
Q/320584 QAK 017-2021 |
| 产品描述 |
一、产品名称及型号规格 综合护套城际轨道交通电缆：PTYA23 铝护套城际轨道交通电缆：PTYL23 铜屏蔽城际轨道交通电缆：PTYT23 规格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
二、技术特点 1、绝缘单线采用实芯聚乙烯绝缘结构，物理性能优越，且耐压强度高。 2、本产品结构稳定，信号传输性能稳定。
三、使用特性 1、电缆的使用环境温度为－40℃～＋60℃，敷设的环境温度不低于－10℃。 2、电缆的长期工作温度应不超过＋70℃。 3、电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
|
| 应用说明 |
本产品适用于城际轨道交通工频或直流供电传输，也可用于音频信号或某些自动装置用固定敷设的各种电缆。本产品根据使用环境的不同，电缆的阻燃等级分为A、B、C、D类，且具有良好的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设。 |
| 型 号 | 名 称 |
|---|---|
| PTYA23 |

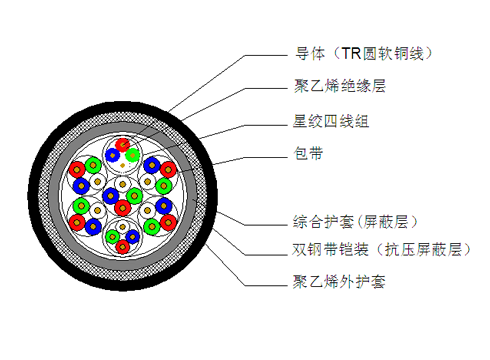

聚乙烯绝缘综合护套钢带铠装聚乙烯外护套城际轨道交通电缆 |
| PTYL23 |

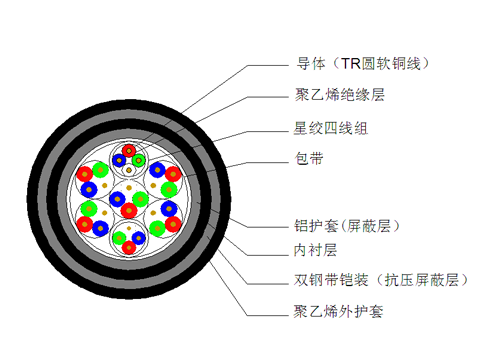

聚乙烯绝缘铝护套钢带铠装聚乙烯外护套城际轨道交通电缆 |
| PTYT23 |
聚乙烯绝缘铜屏蔽钢带铠装聚乙烯外护套城际轨道交通电缆 |
